SEDLR 声光组合船舶、重负荷用LED 反射镜旋转 警示灯
Ø125mm Max.118dB
经久耐用的壁挂式重负荷、船用产品
  • 壁挂式设计,将LED反射镜旋转型警示灯与扬声器相结合构成重负荷声光组合产品
  • 铝合金底座,经久耐用
  • 产品内部配装有音调选择开关及音量调节器,使用者可以根据需求相应的调节音调和音量大小
  • 可加装金属保护网
  • 适合用于各种起重机、船舶机械、钢铁产业现场、室外成套设备
  • 灯罩颜色 : 红-R 黄-A 绿-G 蓝-B
  • 转速 : 120~140RPM(可以调节)
  • 音量 : Max.118dB/m
  • 材质 : 灯罩-PC, 身体-DIECAST Al, 喇叭外壳-SUS316L, 反射镜-耐热性ABS
  • 技术认证 : CE, KR, KIMM, ABS
  • 保护等级 : IP56
  • 此款产品可按客户需求加装保护网,标准型产品不包含保护网
产品规格
型号 内装音 电压 电流 重量 转速 颜色

SEDLR


WS-警告音 5音
WP-特殊警告音 5音
WM-音乐音 5音
WA-警报音 5音
WV-声音信号 3频道
DC12V
1.295A
3.09Kg
120~140RPM 红-R
黄-A
绿-G
蓝-B
DC24V
1.052A
AC110V
0.233A
3.86Kg
AC220V
0.111A
  • 船用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做。
代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WP 特殊警告音 5音 火灾 A-ANG(火災)音
紧急电令音
断续音
High-Expansion Foam Release
7 短音 1 长音
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound
ch1
ch2
ch3
ch4
ch5





MAX 116dB
WV 声音信号 3ch 定做产品
(声音录音型产品)
ch1
ch2
ch3





MAX 113dB

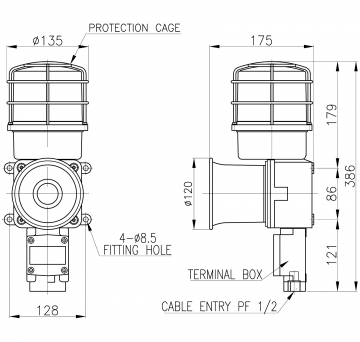

外形图
资料下载 PDF产品目录

电源线 引入口(CABLE ENTRY)

  • 使用15C螺纹接管,船舶用填料函可以定做
  • 电源线 引入口 规格 : PF 1/2
  • 引入口 PF 3/4 尺寸可以定做

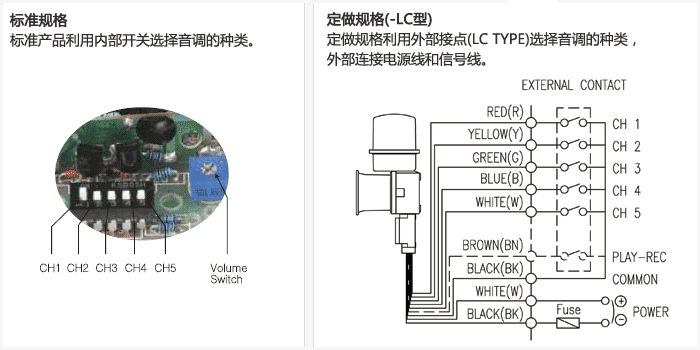

接线方法

  • AC 电源产品:不用分正负极。
  • DC 电源产品:黑色线端子连接在负极(-)。



定做产品(-LC型)引出电源线和信号线。

  • 引出 电源线 规格 : UL1015-NO18(0.75sq) x 2c 400mm
  • 引出 信号线 规格 : UL1007-NO.22(0.3sq) 400mm
EX)SEDLR -WA -220 -R -(P)
型号 音调 电压 颜色 保护网
SEDLR WS(警告音)
WP(特殊警告音)
WM(音乐音)
WA(警报音)
WV(声音信号)
12-DC12V
24-DC24V
110-AC110V
220-AC220V
R-红
A-黄
G-绿
B-蓝
无指定(None)
无带保护网的产品

P指定(Order)
带保护网的产品
