SCDWLR 声光组合船舶、重负荷用LED 反射镜旋转 警示灯
Ø125mm Max.118dB
轻巧的外壳材质提高密闭性和耐久性的新概念船舶、重负荷产品(壁挂式)
  • 壁挂式设计,将LED反射旋转型警示灯与扬声器结合构成的声光组合警示灯
  • 可以同时传达视觉信号和听觉信号
  • 外壳采用聚碳酸酯(PC-GF30)材料,耐腐蚀性和防水防尘效果更佳
  • 适合用于船舶、造船厂等存在潮湿或盐分的场所、炼铁、制粉工厂等周围环境恶劣的地域或者室外起重机
  • 连接端子和信号音线路板盒分离设置,便于线路的连接和产品的检修
  • 材质 : 灯罩, 身体, 喇叭外壳-PC-GF30, 反射镜-耐热性ABS, 保护网-SUS316L
  • 灯罩颜色 : 红-R 黄-A 铝-G 蓝-B
  • 技术认证 : CE, KR, KIMM
  • 保护等级 : IP66
  • 转速 : 120~140RPM(可以调节)
  • 音量 : Max.118dB/m
产品规格
型号 内装音 电压 电流 重量 转速 颜色

SCDWLR

WS-警告音 5音
WP-特殊警告音 5音
WM-音乐音 5音
WA-警报音 5音
WV-声音信号 3频道
DC12V
1.295A
2.70Kg
120~140RPM 红-R
黄-A
绿-G
蓝-B
DC24V
1.052A
AC110V
0.233A
3.45Kg
AC220V
0.111A
  • 跟SC3(壁挂式产品)一样尺寸的安装支架可以定做。
  • 特殊电压(48V, 440V 等) 产品可以定做。
代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WP 特殊警告音 5音 火灾 A-ANG(火災)音
紧急电令音
断续音
High-Expansion Foam Release
7 短音 1 长音
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March
ch1
ch2
ch3
ch4
ch5





MAX 118dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound
ch1
ch2
ch3
ch4
ch5





MAX 116dB
WV 声音信号 3ch 定做产品
(声音录音型产品)
ch1
ch2
ch3





MAX 113dB

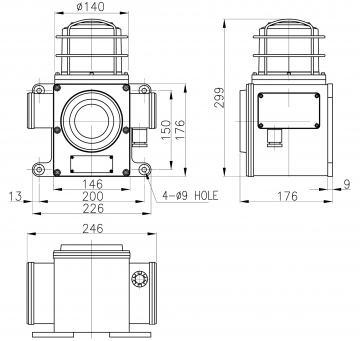

外形图
资料下载 PDF产品目录

电源线 引入口(CABLE ENTRY)

  • 使用防水接头或者船舶用填料函
  • 电源线 引入口 规格 : PF 1/2
  • 引入口 PF 3/4 尺寸可以定做

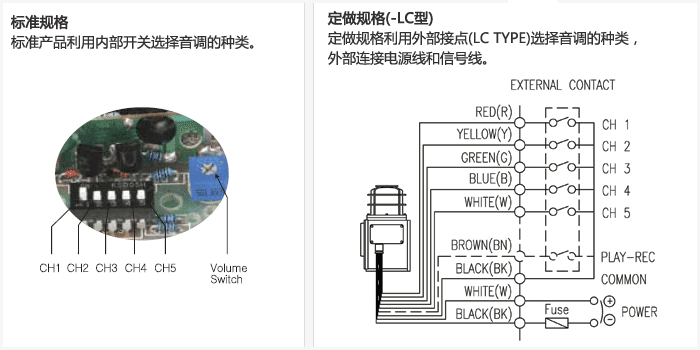

接线方法

  • AC 电源产品:不用分正负极。
  • DC 电源产品 : 黑色线端子连接在负极 (-)。


定做产品(-LC型)引出电源线和信号线。

  • 引出 电源线 规格 : UL1015-NO18(0.75sq) x 2c 400mm
  • 引出 信号线 规格 : UL1007-NO.22(0.3sq) 400mm
EX)SCDWLR -WA -220 -R -(P)
型号 音调 电压 颜色 保护网
SCDWLR WS(警告音)
WP(特殊警告音)
WM(音乐音)
WA(警报音)
WV(声音信号)
12-DC12V
24-DC24V
110-AC110V
220-AC220V
R-红
A-黄
G-绿
B-蓝
        无指定(None)
        无带保护网的产品

        P指定(Order)
        带保护网的产品
