ST56MEL-APLB 电力线控制 LED 多层信号灯
Ø56mm Max.90dB
   无需专用的控制线,电源线同时可代替控制线型的多层信号灯
  • 通过交流电源线传达信号的方式,利用交流常用电源网和通讯系统的多层信号灯
  • 50m以内近距离不需要另外的信号线,利用电源线就可以控制多层信号灯
  • 通过另外的调制器挑选常用电源线路的信号, 利用RS485通讯方式把信号传达到多层信号灯控制器上
  • 不需要另外供应电源的产品可以供应DC5V/500mA的设备电源
  • 标准颜色排列
    1层 : 红-R
    2层 : 红-R 绿-G
    3层 : 红-R 黄-A 绿-G
    4层 : 红-R 黄-A 绿-G 蓝-B
    5层 : 红-R 黄-A 绿-G 蓝-B  白-W
  • 闪亮次数(闪亮工作时) : 60~80/min.(闪亮次数用program可以调整)
  • 材质 : 灯罩-AS, 身体-ABS
  • 音量(蜂鸣器) : Max.90dB/m
  • 保护等级 : IP23
产品规格
型号(Model) 项目(Item) 详细参数(Descripttion)
ST56MEL-APLB

内装蜂鸣器型
多层信号灯 段数 : 1~5
电压 : DC12V
电流 : 0.27A
颜色 :  红-R 黄-A 绿-G 蓝-B 白-W
蜂鸣器 电压/电流 : 24V/20mA
音量 : Max.90dB/m
信号 电力线通讯用调制器(RS485 P to P)
电缆 Power & Signal
AC220V 2m, 2W, 0.70㎟ 插头型

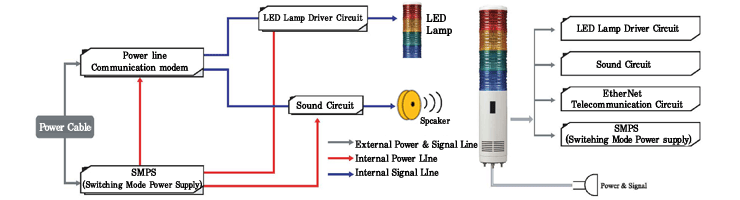

电源供应方式 AC-DC Convert SMPS, Fly Back Type
输入 : AC 85V~265V/240mA
输出 : DC12V/600mA, Max. 700mA
供应 : LED Lamp Power, Piezo Buzzer Power, 电力线通讯用调制器电源, Controller Power
DC – DC Convert : Linear Regulator
输入 : DC12V, Output : DC5V/500mA
供应 :  电力线通讯用调制器电源, Controller Power, Sound Amplifier Power

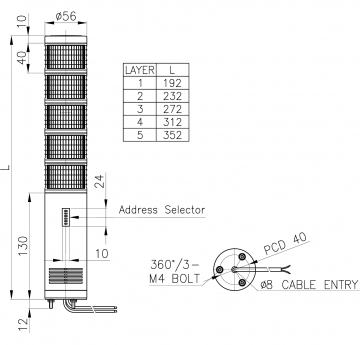

外形图
资料下载 PDF产品目录
EX)ST56MEL -APLB -3 -RAG
型号 内装蜂鸣器型 段数 颜色

ST56MEL

APLB

1-1层
2-2层
3-3层
4-4层
5-5层

R-红
A-黄
G-绿
B-蓝
W-白

  • 各层的灯罩颜色使用者可以按照要求任意排列
