ST56MEL-DVNS DeviceNet LED 多层信号灯
Ø56mm Max.85dB
   以2根电源线,2根信号线连接灯身,并以以串联的方式连接的DeviceNet LED多色信号灯
  • 是一个近距离PLC通讯即现场总线(Fieldbus), DeviceNet通讯用多层信号灯
  • 把多层信号灯的动作信号适用一系列的通讯方式传送
  • 不需要另外的DeviceNet I/O卡, 直接连接到DeviceNet Network上可以使用
  • DeviceNet网络除了主卡以外可以操作63个节点。(其外得加个主卡)                                                     ① MAC ID指定-装置内利用6P选择开关可以简单的调节, 可以指定(000000~111111)之中共63个ID         ② Baud rate指定-装置内利用2P选择开关可以简单的调节, 可以指定125[kbps], 250[kbps], 500[kbps], AUTO的4种状态
  • 最多可实现5层安装,并可根据需求选择安装信号音
  • 信号音的种类:警告音、音乐音、警报音,声音信号
    音乐音和警报音内装8个和音的明快的音调,订购时选择信号音的种类
  • 标准颜色排列
    1层 : 红-R
    2层 : 红-R 绿-G
    3层 : 红-R 黄-A 绿-G
    4层 : 红-R 黄-A 绿-G 蓝-B
    5层 : 红-R 黄-A 绿-G 蓝-B  白-W
  • 闪亮次数(闪亮工作时) : 60~80/min.
  • 材质 : 灯罩-AS, 身体-ABS
  • 音量(蜂鸣器) : Max.85dB/m
  • 保护等级 : IP23
产品规格
型号(Model) 项目(Item) 详细参数(Descripttion)
ST56MEL-DVNS

内装喇叭型
多层信号灯 段数 : 1~5
电压 : DC24V
电流 : 0.27
颜色 :  红-R 黄-A 绿-G 蓝-B 白-W
喇叭 喇叭 额定: 1W
电压/电流 : 5V/250mA
音量 : Max.85dB/m
缩微芯片, 音响放大器及音箱形式的装置内装
信号 ISO 11898 标准规定, ISO 7 Layers Protocol 通讯方式
数据信号处理方式 : ISO 1Layer(Physical)
数据收发方式 : CAN Protocol, ISO 2 Layers(Data Linker)
数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application)

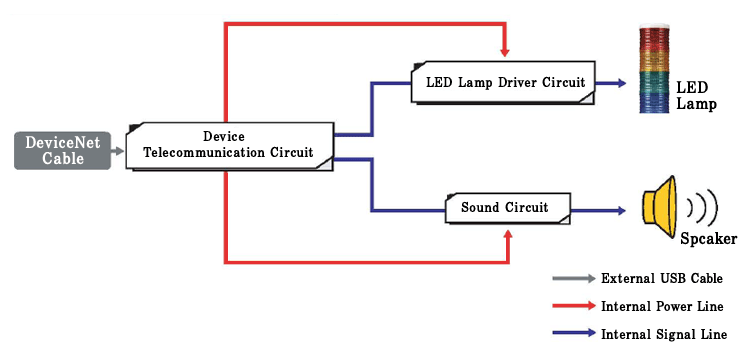

电缆 信号l : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield的构成
电源 : DeviceNet Master Card的输出或中央Power Supply上供应电源
不需要另外的电源
电源供应方式 DeviceNet Master Card 的输出或另外的中央电源供应装置 DC24V
供应 : LED Lamp Power, Piezo Buzzer Power
DC-DC Buck Convert Type 输入
: DC24V,  Output : DC5V/1000mA
供应 : DeviceNet Controller Power

代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release
ch1
ch2
ch3
ch4
ch5





MAX 105dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March
ch1
ch2
ch3
ch4
ch5





MAX 105dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound
ch1
ch2
ch3
ch4
ch5





MAX 103dB

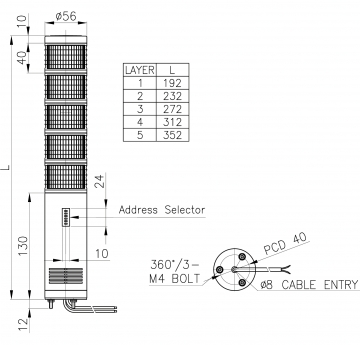

外形图
资料下载 PDF产品目录
EX)ST56MEL -DVNS -4 -RAGB
型号 内装喇叭型 段数 颜色

ST56MEL

DVNS

1-1层
2-2层
3-3层
4-4层
5-5层

R-红
A-黄
G-绿
B-蓝
W-白

  • 各层的灯罩颜色使用者可以按照要求任意排列
