ST56EL-DVNB DeviceNet LED 多层信号灯
Ø56mm

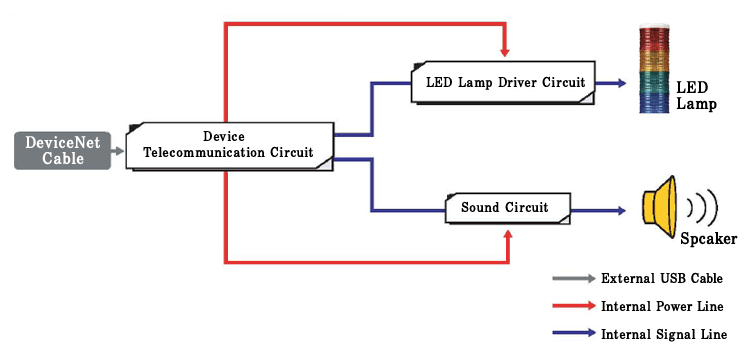

   以2根电源线,2根信号线连接灯身,并以以串联的方式连接的DeviceNet LED多色信号灯
  • 是一个近距离PLC通讯即现场总线, DeviceNet通讯用多层信号灯
  • 把多层信号灯的动作信号适用一系列的通讯方式传送
  • 不需要另外的DeviceNet I/O卡, 直接连接到DeviceNet Network上可以使用
  • DeviceNet网络除了主卡以外可以操作63个节点。(其外得加个主卡)                                                      ① MAC ID指定-装置内利用6P选择开关可以简单的调节, 可以指定(000000~111111)之中共63个ID         ② Baud rate指定-装置内利用2P选择开关可以简单的调节, 可以指定125[kbps], 250[kbps], 500[kbps], AUTO的4种状态
  • 最多可实现5层安装,并可根据需求选择安装信号音

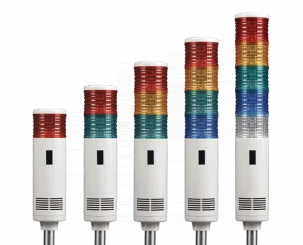

  • 标准颜色排列
    1层 : 红-R
    2层 : 红-R 绿-G
    3层 : 红-R 黄-A 绿-G
    4层 : 红-R 黄-A 绿-G 蓝-B
    5层 : 红-R 黄-A 绿-G 蓝-B  白-W
  • 闪亮次数(闪亮工作时) : 60~80/min.
  • 材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
  • 音量(蜂鸣器) : Max.90dB/m
  • 保护等级 : IP23
LB18 LW18 SCREW&NUT SL18 SZ18A
产品规格
型号(Model) 项目(Item) 详细参数(Descripttion)
ST56EL-DVNB

内装蜂鸣器型
多层信号灯 段数 : 1~5
电压 : DC24V
电流 : 0.18A
颜色 :  红-R 黄-A 绿-G 蓝-B 白-W
蜂鸣器 电压/电流 : 24V/20mA 电压 : DC24V
音量 : Max.90dB/m
信号 ISO 11898 标准规定, ISO 7 Layers Protocol 通讯方式
数据信号处理方式 : ISO 1Layer(Physical)
数据收发方式 : CAN Protocol, ISO 2 Layers(Data Linker)
数据处理及应用 : DeviceNet Protocol, ISO 7 Layers(Application)
电缆 信号l : V+(Red), CANL(Blue), CANH(White), GND(Black), Shield的构成
电源 : DeviceNet Master Card的输出或中央Power Supply上供应电源
不需要另外的电源
电源供应方式 DeviceNet Master Card 的输出或另外的中央电源供应装置 DC24V
供应 : LED Lamp Power, Piezo Buzzer Power
DC-DC Buck Convert Type
输入 : DC24V,  Output : DC5V/1000mA
供应 : DeviceNet Controller Power

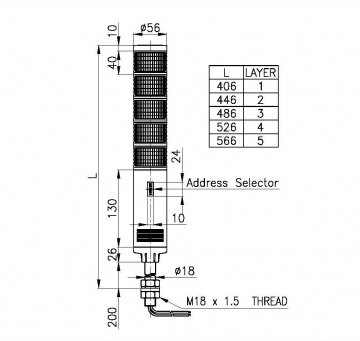

外形图
资料下载 PDF产品目录
EX)

ST56EL

-DVNB -3 -RAG -(SZ18)
型号 内装蜂鸣器型 段数 颜色 支架

ST56EL

DVNB

1-1层
2-2层
3-3层
4-4层
5-5层

R-红
A-黄
G-绿
B-蓝
W-白

标准型
SZ18
LB18
LW18
SL18

  • 各层的灯罩颜色使用者可以按照要求任意排列
