ST56MEL-USBS USB LED 多层信号灯
Ø56mm Max.85dB
   无需另外电源装置,可以使用USB接口连接到PC的USB LED 多层信号灯
  • 连接到电脑的USB端口上, 通过电脑的应用程序控制的LED多层信号灯
  • USB连接线以VCC, D-, D+, GND, Shield构成
  • PC USB端口的电源,可以供应DC5V/500mA的设备电源
  • 支持USB1.1以上的主机上可以使用

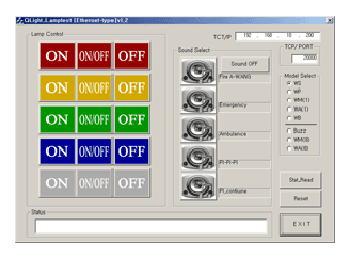

  • 为了电脑上与多样的应用程序支持, 提供MS 窗口软件用开发者平台
  • 信号音的种类:警告音、音乐音、警报音,声音信号
    音乐音和警报音内装8个和音的明快的音调,订购时选择信号音的种类
  • 标准颜色排列
    1层 : 红-R
    2层 : 红-R 绿-G
    3层 : 红-R 黄-A 绿-G
    4层 : 红-R 黄-A 绿-G 蓝-B
    5层 : 红-R 黄-A 绿-G 蓝-B  白-W
  • 闪亮次数(闪亮工作时) : 60~80/min.(闪亮次数用program可以调整)
  • 材质 : 灯罩-AS, 身体-ABS
  • 音量(蜂鸣器) : Max.85dB/m
  • 保护等级 : IP23
产品规格
型号(Model) 项目(Item) 详细参数(Descripttion)
ST56MEL-USBS

内装喇叭型
多层信号灯 段数 : 1~5
电压 : DC24V
电流 : 0.18A
颜色 :  红-R 黄-A 绿-G 蓝-B 白-W
喇叭 喇叭 额定 : 1W
电压/电流 : 3.7V/600mA
音量 : Max.85dB/m
缩微芯片, 音响放大器及音箱形式的装置内装
信号 IEEE 1394 Protocol Universal Serial Bus Type
支持USB1.1以上的主机上可以使用
PC USB 额定 5V/500mA

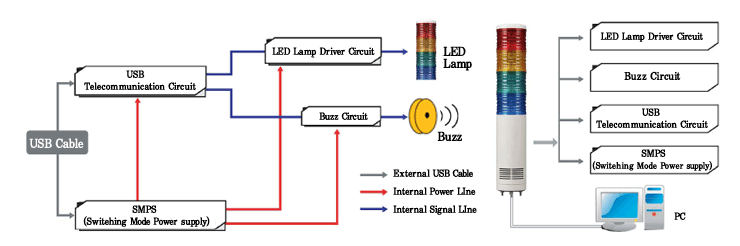

电源供应方式

锂充电线路
5V -> 3.7V(3.7V/600mA 锂离子电池, 提高音响功率)
DC=-DC Boost Convert (Step Up)
5V-24V (变换为多层信号灯及音响使用电压)

提高USB电流效率的系统

为了音响系统的稳定的工作,适用充电3.7V/600mAh 锂电池系统
PC USB Port(5V/500mA) DC-DC Convert 充电系统



代号 名 称 频道 频道 视听 音量
WS 警告音 5音 火灾 A-ANG(火災)音
紧急 WA-U(緊急)音
急救 PI-PO(救急)音
断续音
High-Expansion Foam Release
ch1
ch2
ch3
ch4
ch5





MAX 105dB
WM 音乐音 3音 Sweet Home
For Elise
Sukoos Waltz
Piano Sonata
Turkish March
ch1
ch2
ch3
ch4
ch5





MAX 105dB
WA 警报 音 5音 Beep. intermittent
Door Chime
Phone Ring Sound
PI.PI.PI.PI. Short Interval
Phone Ring Sound
ch1
ch2
ch3
ch4
ch5





MAX 103dB

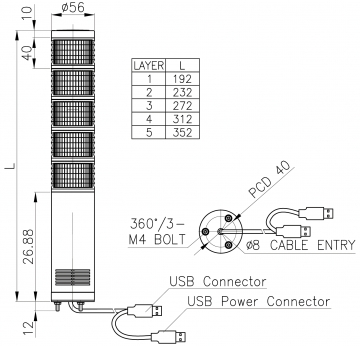

外形图
资料下载 PDF产品目录
EX)ST56MEL -USBS -5 -WS -RAGBW
型号 内装喇叭型 段数 音调 颜色

ST56MEL

USBS

1-1层
2-2层
3-3层
4-4层
5-5层

WS(警告音)
WM(音乐音)
WA(警报音)

R-红
A-黄
G-绿
B-蓝
W-白

  • 各层的灯罩颜色使用者可以按照要求任意排列
