ST80B 灯泡 长亮/闪亮型 多层信号灯
Ø80mm Max.90dB



适合在空间较大的环境中使用,Ø80mm 大型多层信号灯
  • 在空间较的的环境中也能有效的传递信号
  • 选用持久耐用的灯泡
  • 多种固定安装支架可供选择
  • 闪亮次数 : 60~80/min.
  • 内装蜂鸣器型 音量 : Max.90dB/m (可以定做2音蜂鸣器型)
  • 材质 : 灯罩-AS, 身体-ABS, Pole-铝合金
  • 技术认证 : CE
  • 保护等级 : IP44 (内装蜂鸣器型 IP23)
  • 左边图片是各层标准产品的图片。标准产品以外的颜色排列可以定做。
LB24 LW24 SCREWNUT24 SL24 SZ24A
产品规格
型号 段数 电压 电流 灯泡 重量 颜色

ST80B
灯泡 长亮型

ST80BF
灯泡 长亮/闪亮型

ST80B-BZ
内装蜂鸣器 长亮型

ST80BF-BZ
内装蜂鸣器 灯泡 长亮/闪亮型

1

AC/DC12V

0.714A

12V10W

T16x35 15S

 9

0.64Kg

红-R

AC/DC24V

0.370A

24V10W

T16x35 15S

 10

0.64Kg

AC110V

0.083A

110V10W

T16x28 9S

 12

0.64Kg

AC220V

0.042A

220V10W

T16x28 9S

 13

0.64Kg

2

AC/DC12V

1.428A

12V10W

T16x35 15S

 9

0.80Kg

红-R
绿-G

AC/DC24V

0.740A

24V10W

T16x35 15S

 10

0.80Kg

AC110V

0.166A

110V10W

T16x28 9S

 12

0.80Kg

AC220V

0.084A

220V10W

T16x28 9S

 13

0.80Kg

3

AC/DC12V

2.142A

12V10W

T16x35 15S

 9

0.96Kg

红-R
黄-A
绿-G

AC/DC24V

1.110A

24V10W

T16x35 15S

 10

0.96Kg

AC110V

0.249A

110V10W

T16x28 9S

 12

0.96Kg

AC220V

0.126A

220V10W

T16x28 9S

 13

0.96Kg

4

AC/DC12V

2.856A

12V10W

T16x35 15S

 9

1.12Kg

红-R
黄-A
绿-G
蓝-B

AC/DC24V

1.480A

24V10W

T16x35 15S

 10

1.12Kg

AC110V

0.332A

110V10W

T16x28 9S

 12

1.12Kg

AC220V

0.168A

220V10W

T16x28 9S

 13

1.12Kg

5

AC/DC12V

3.570A

12V10W

T16x35 15S

 9

1.28Kg

红-R
黄-A
绿-G
蓝-B
白-W

AC/DC24V

1.850A

24V10W

T16x35 15S

 10

1.28Kg

AC110V

0.415A

110V10W

T16x28 9S

 12

1.28Kg

AC220V

0.210A

220V10W T16x28 9S  13

1.28Kg


信号线电流及接点容量 (1层标准)
电压 信号线电流 初始电流 外部接点容量 蜂鸣器线电流

                     AD/DC 12V

0.714A

abt.11.0A

Over 12A

0.015A

                     AD/DC 24V

0.370A

abt.6.0A

Over 7A

0.028A

                     AC 110V

0.083A

abt.1.2A

Over 2A

0.021A

                     AC 220V

0.042A

abt.0.6A

Over 1A

0.038A

名 称 频道 视听 音量
蜂鸣器 1音 PI~PI~PI~连续音 MAX 90dB
蜂鸣器 2音
(定做)
PI~PI~PI~连续音
PI-PI-PI 断续音

MAX 90dB

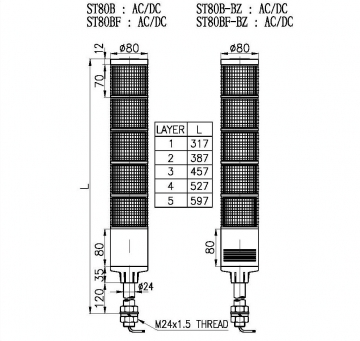

外形图
资料下载 PDF产品目录

AC,DC 长亮型产品

  • 引出 电源线、信号线 规格 : UL1007-NO.22(0.3sq) 400mm
    AC 电压产品 : 不用分电源线颜色,可以交替接线                                                                      DC 电压产品:黑色线连接在负极(-)



AC,DC 长亮/闪亮型产品

  • 引出 电源线 规格 : UL1015-NO.18(0.75sq) x 2c 400mm
    AC 电压产品 : 不用分电源线颜色,可以交替接线
    DC 电压产品 : 黑色线连接在负极(-)
  • 引出 信号线 规格 : UL1007-NO.22 (0.3sq) 400mm


标准接线以外产品可以定做

EX)ST80B -(BZ) -4 -24 -RAGB -SZ24
型号 蜂鸣器 段数 电压 颜色 支架
ST80B

ST80BF
无指定(None)
标准型

BZ指定(Order)
内装蜂鸣器型
1-1层
2-2层
3-3层
4-4层
5-5层
12-DC12V
24-DC24V
110-AC110V
220-AC220V
R-红
A-黄
G-绿
B-蓝
W-白
      无指定-标准型
       LB24
       LW24
       SZ24
       SL24
  • 灯罩颜色可由使用者来指定。
